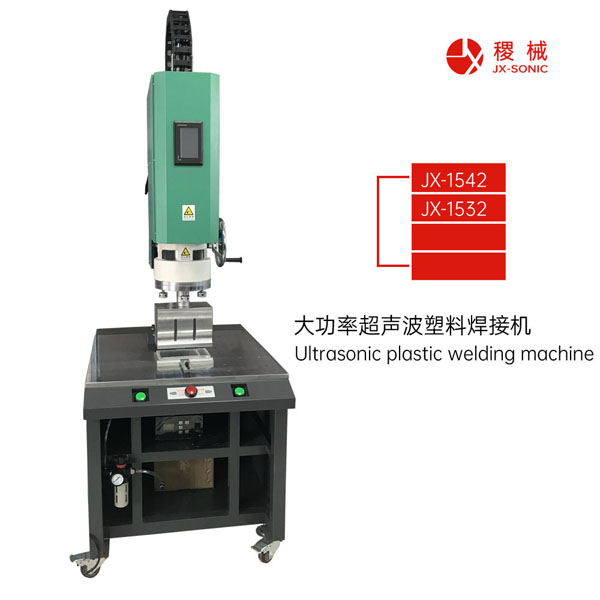

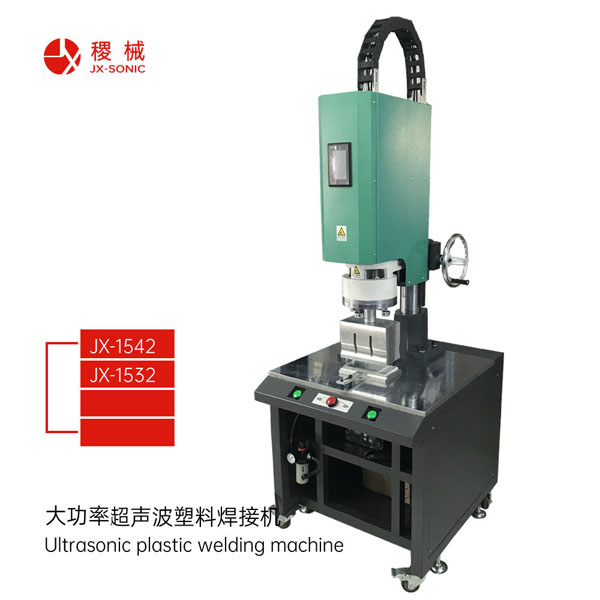

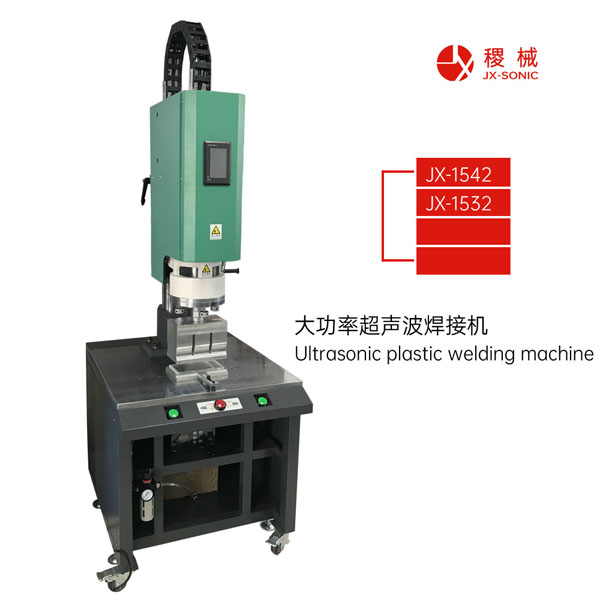

大功率超聲波塑料焊接機主要結構及元器件品：

　　換能系統：采用原產晶片換能器，皇鋼變幅桿，功率強勁，堅固耐磨，比同等國產換能系統功率高20％。

　　氣動元件：采用著名品大直徑氣缸Φ63＊ MM—20，五通電磁閥，上下運行平穩，緩沖效果良好，消除焊頭對工件的沖擊力和對換能器的反沖力，更利于焊接較為精密的工件及有效保護壓電陶瓷片。

　　機架：獨特的圓立柱設計，機械強度更高，有效避免了工作時的后仰現象，機架板金等 部由激光切割機，數控剪板折彎機加工而成，保證整機裝配吻合精良，整機 部烤漆處理，附著性好，不脫落，外型美觀大方。

　　運動結構：設備采用導桿直線軸承且堅固耐磨，使焊頭下降更平穩，不偏不移。，更有利于焊接較為精密之產品。

　　平衡機構：換能器組件可隨意旋轉，且換能器組件設水平可調結構，工作臺設可調結構，兩種調試結構使調試模具更方便快捷，易于操作，易學易懂。

　　電器系統： 套優質進口元器件組裝，功放部分改良設計，增加放大組件分擔負載，

　　降低三管的溫升，降低毀損率，無程控板設計，由日本OMRON時間繼電器替代機械式時間撥碼開關，時間控制更為精確可靠。

大功率超聲波塑料焊接機機的基本原理及特點：

　　由超聲波發生器產生15KHz的高壓、高頻電信號，通過換能器的壓電逆效應轉換成同頻率的機械振蕩，并以音頻縱波的形式作用于塑料制品工件上，通過工件表面及內在分子間的磨擦而使傳遞到接口的溫度升高，當溫度達到工件本身的熔點時，工件接口迅速熔化，繼而填充于接口間的空隙，當震動停止，工件同時在一定的壓力下冷卻定形，達成 的焊接。 　　

大功率超聲波焊接機優點:適用焊頭范圍更廣，寬頻帶設計，諧振頻帶20K設備從19.600KHZ至20.200KHZ，推薦最佳工作點為19.900KHZ，15K設備從14.600KHZ至15.200KHZ推薦最佳工作點為14.900KHZ，共計600HZ帶寬適用于各種廠家及新舊焊頭。

大功率超聲波塑料焊接機主要參數

　  超聲波功率：額定功4200W，

　　超聲波頻率15KHz

　　電源：AC220 V 50 Hz

大功率超聲波塑料焊接機操作描述：

　　本機為單頭分體式超聲波焊接機，超聲波發生器與主機有電纜線連接，避免了由于工作時的振動而造成的故障。
